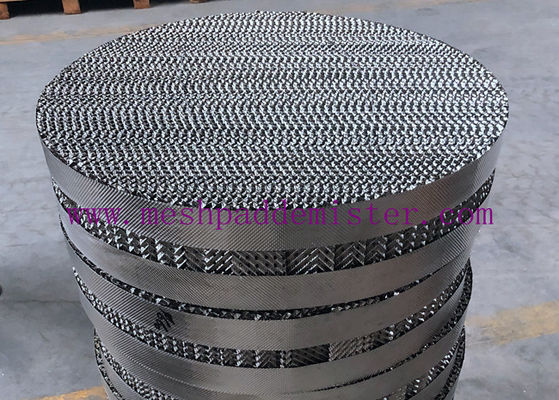

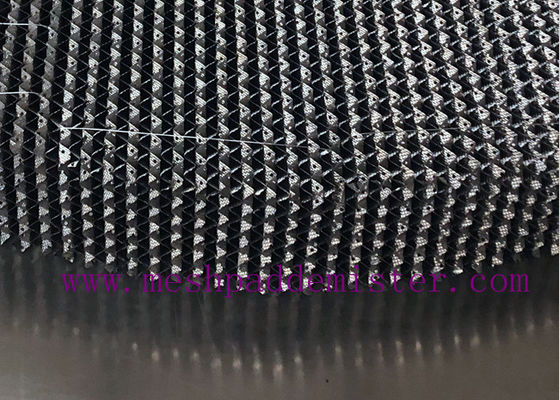

2.5Y Μεταλλική κυματοειδή πλάκα δομημένη συσκευασία σε πύργο απόσταξης
1. επιθεώρηση δομημένων συσκευασιών με κυματοειδή πλάκες μετάλλου:
1 Κάθε παρτίδα δομημένης συσκευασίας πρέπει να ελέγχεται από το τμήμα ελέγχου ποιότητας σύμφωνα με τη σύμβαση πριν από την έξοδο από το εργοστάσιο.
2 Η επιφάνεια της πλάκας συσκευασίας πρέπει να είναι επίπεδη και απαλλαγμένη από σκουριά.
3 Το ύψος της κορυφής, η απόσταση κύματος, η κλίση και η γωνία των δοντιών της συσκευασίας πρέπει να πληρούν τα αντίστοιχα πρότυπα.
Η απόκλιση μεταξύ του σωρευτικού μήκους του κορυφαίου ύψους κάθε 100 τεμαχίων και του σωρευτικού μήκους του πραγματικού προϊόντος 100 τεμαχίων είναι: η θετική απόκλιση δεν είναι μεγαλύτερη από 1 ώρα,και η αρνητική απόκλιση δεν είναι μεγαλύτερη από 2h.
4 Η διάμετρος, η ωοειδότητα και η επίπεδεια του δίσκου συσκευασίας πρέπει να πληρούν τις αντίστοιχες απαιτήσεις.
5 Για τη διάμετρο τρύπας d0, η απόσταση του κέντρου της τρύπας t και το λεπτό σπόρο στην πλάκα, πραγματοποιείται μόνο οπτική επιθεώρηση και η τρύπα πρέπει να είναι απαλλαγμένη από σπασμούς και οι τρύπες και το λεπτό σπόρο να κατανέμονται ομοιόμορφα.
6 η επιτρεπόμενη απόκλιση του πάχους της ταινίας χάλυβα πρέπει να συμμορφώνεται με τις διατάξεις της GB / T 4239.
2Διάσταση της δομής και χαρακτηριστικές παραμέτρους των κυματοειδών συσκευασιών από ανοιχτό ατσάλι.
| Άρθρο | Μονάδα | 125X | 125Y | 250X | 250Y | 350X | 350Y | 500X | 500Y | |
| ύψος κυματοειδούς h | χμ | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| κλίση κυματισμού θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| απόσταση κυματισμού 2B | χμ | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| γωνία κυματισμού β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| κενό κλάσμα ε | δ=0,15 mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12 mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Διάμετρος διάτρησης τρύπας d0 | χμ | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Ποσοστό έναρξης σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| ακτίνα καμπυλότητας του ανώτερου κύκλου της γωνίας κυματοειδούς R | χμ | ≤ 2.0 | ≤ 1.4 | ≤0.9 | ≤0.5 | |||||
Σημείωση: Η επίδραση του ρυθμού ανοίγματος στην πλάκα δεν υπολογίζεται
3- Κατανομή των δομικών συσκευασιών με κυματοειδή πλάκες μετάλλου
Ο πύργος συσκευασίας είναι ένα είδος εξοπλισμού μεταφοράς μάζας αερίου-ρευστότητας με μεγάλο αριθμό συσκευασιών στον πύργο.Από τότε, έχει αναπτυχθεί με στήλη πλάκας, σχηματίζοντας δύο διαφορετικούς τύπους εξοπλισμού μεταφοράς μάζας αερίου-ρευστότητας.
Το σώμα του πύργου είναι ένας κάθετος κύλινδρος με μια πλάκα υποστήριξης στο κάτω μέρος.Μια πλάκα πιέσης συσκευασίας είναι εγκατεστημένη πάνω από την συσκευασία για να περιορίσει την κίνηση της συσκευασίας με το ανωτάτο ρεύμαΤο υγρό προστίθεται από την κορυφή του πύργου, ψεκαστεί στην συσκευασία μέσω του διανομέα υγρών και ρέει προς τα κάτω από την επιφάνεια συσκευασίας.Το αέριο αποστέλλεται από το κάτω μέρος του πύργου και διανέμεται από τη συσκευή διανομής αερίου (η συσκευή διανομής αερίου γενικά δεν ρυθμίζεται για πύργο μικρής διαμέτρου)Το αέριο-υγρό διφορές βρίσκεται σε στενή επαφή με την επιφάνεια συσκευασίας για τη μεταφορά μάζας.Ο πύργος συσκευασίας είναι εξοπλισμός συνεχούς επαφής μεταφοράς μάζας αερίου-ρευστότηταςΚατά την κανονική λειτουργία, η αέρια φάση είναι συνεχής φάση και η υγρή φάση είναι διασπορά.
4- Σημαντική, συσκευασία, αποθήκευση και μεταφορά δομημένων συσκευασιών από κυαντικές πλάκες μετάλλου
1 Πρέπει να παρέχεται κατάλογος συσκευασίας για την τελική δομημένη συσκευασία, συμπεριλαμβανομένης της ονομασίας του προϊόντος, του μοντέλου, της προδιαγραφής και του μεγέθους, της ονομασίας του κατασκευαστή και της ημερομηνίας παραγωγής.παρέχεται το πιστοποιητικό επιθεώρησης του προϊόντος, συμπεριλαμβανομένων των στοιχείων ελέγχου, της ημερομηνίας ελέγχου και της σφραγίδας του προσωπικού ελέγχου.
2 Τα τελικά προϊόντα συσκευάζονται σε κουτιά από χαρτόνι, ξύλινα κουτιά ή ξύλινες πλάκες και το δίσκο συσκευασίας τοποθετείται οριζόντια.η ονομασία του κατασκευαστή και η ποιότητα του προϊόντος αναγράφονται στο εξωτερικό της συσκευασίας, και περιλαμβάνονται οι λέξεις ή οι ενδείξεις όπως "απόλυτη αποφυγή υγρασίας".
Απαγορεύεται αυστηρά να χτυπήσετε το προϊόν και να το βρέξετε απευθείας κατά τη διάρκεια της μεταφοράς.
4 Τα προϊόντα πρέπει να αποθηκεύονται σε αεριζόμενο και στεγνό χώρο και δεν πρέπει να στοιβάζονται πλευρικά.
Υλικό
SS304, SS316L, άλλοι σύμφωνα με την παραγγελία.
Κάθε χρόνο κατασκευάζουμε και προμηθεύουμε εκατοντάδες κυβικά μέτρα μεταλλικών δομικών συσκευασιών σε διαφορετικά μοντέλα.Θα χαρούμε να σας βοηθήσουμε.!
