Λεπτομέρειες:
|
| Δάχος πλάκας: | 0.1mm, 0.12mm, 0.15mm | Υψόμετρο στρώματος συσκευασίας: | 100mm, 150mm, 200mm |
|---|---|---|---|
| Σχήμα: | Προσαρμοσμένο | Υλικό: | SS304, SS316L |
| Ειδική περιοχή: | προαιρετικοί τύποι | μέγεθος: | Σύμφωνα με τη διαταγή |
| Υψηλό φως: | συσκευασία 0.15mm,συσκευασία 125y,επεξεργασία 125y αερίου ουρών |
||

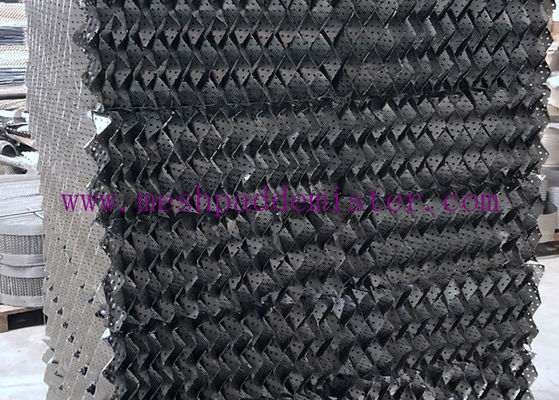

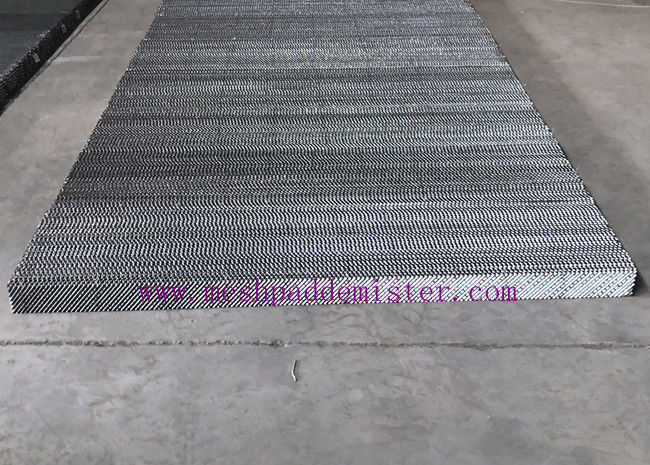

0.15mm μεταλλική πλάκα 125Y δομημένη συσκευασία στην επεξεργασία αερίων απορρίψεως
1. Κατανομή των δομημένων συσκευασιών
Ο πύργος συσκευασίας είναι ένα είδος εξοπλισμού μεταφοράς μάζας αερίου-ρευστότητας με μεγάλο αριθμό συσκευασιών στον πύργο.Από τότε, έχει αναπτυχθεί με στήλη πλάκας, σχηματίζοντας δύο διαφορετικούς τύπους εξοπλισμού μεταφοράς μάζας αερίου-ρευστότητας.
2Η δομή του πύργου με τη χρήση δομημένης συσκευασίας
Το σώμα του πύργου είναι ένας κάθετος κύλινδρος με μια πλάκα υποστήριξης στο κάτω μέρος.Μια πλάκα πιέσης συσκευασίας είναι εγκατεστημένη πάνω από την συσκευασία για να περιορίσει την κίνηση της συσκευασίας με το ανωτάτο ρεύμαΤο υγρό προστίθεται από την κορυφή του πύργου, ψεκαστεί στην συσκευασία μέσω του διανομέα υγρών και ρέει προς τα κάτω από την επιφάνεια συσκευασίας.Το αέριο αποστέλλεται από το κάτω μέρος του πύργου και διανέμεται από τη συσκευή διανομής αερίου (η συσκευή διανομής αερίου γενικά δεν ρυθμίζεται για πύργο μικρής διαμέτρου)Το αέριο-υγρό διφορές βρίσκεται σε στενή επαφή με την επιφάνεια συσκευασίας για τη μεταφορά μάζας.Ο πύργος συσκευασίας είναι εξοπλισμός συνεχούς επαφής μεταφοράς μάζας αερίου-ρευστότηταςΚατά την κανονική λειτουργία, η αέρια φάση είναι συνεχής φάση και η υγρή φάση είναι διασπορά.
3Διάσταση της δομής και χαρακτηριστικές παραμέτρους των κυματοειδών συσκευασιών από ανοιχτό ατσάλι.
| Άρθρο | Μονάδα | 125X | 125Y | 250X | 250Y | 350X | 350Y | 500X | 500Y | |
| ύψος κυματοειδούς h | χμ | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| κλίση κυματισμού θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| απόσταση κυματισμού 2B | χμ | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| γωνία κυματισμού β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| κενό κλάσμα ε | δ=0,15 mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12 mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Διάμετρος διάτρησης τρύπας d0 | χμ | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Ποσοστό έναρξης σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| ακτίνα καμπυλότητας του ανώτερου κύκλου της γωνίας κυματοειδούς R | χμ | ≤ 2.0 | ≤ 1.4 | ≤0.9 | ≤0.5 | |||||
Σημείωση: Η επίδραση του ρυθμού ανοίγματος στην πλάκα δεν υπολογίζεται
4. οργανωμένο εργαστήριο συσκευασίας
5. HG/T 21559.2 ◄ 2005 ◄ πρότυπο δομημένης συσκευασίας
Αριθμός προτύπου - αριθμός έτους - μοντέλο συσκευασίας - εσωτερική διάμετρος του πύργου Φ (mm)
Για παράδειγμα, η εσωτερική διάμετρος του πύργου συσκευασίας είναι Φ 600 mm και χρησιμοποιείται κυματοειδής συσκευασία από ανοιχτό ατσάλι τύπου p250i, η οποία φέρει την ακόλουθη σήμανση: HG/T 21559.2 ∙ 2005 ∙ P250I ∙ 600.
3.2 Προδιαγραφές και χαρακτηριστικά
3.2.1 Η κυματοειδής συσκευασία με οπές από ανοξείδωτο χάλυβα είναι ένας αριθμός κυματοειδών πλάκων που πιέζονται από ταινία από ανοξείδωτο χάλυβα,που είναι κατακόρυφα στοιβαγμένα και συναρμολογημένα σε δομημένη συσκευασία με σχήμα δίσκου σύμφωνα με τις απαιτήσεις μιας συγκεκριμένης διάμετρουΟι κυματισμοί των παρακείμενων κυματοειδών πλακών είναι κλίση προς την αντίθετη κατεύθυνση, και οι κυματισμοί των άνω και κατώτερων παρακείμενων πλακών συσκευασίας είναι 90° διασταυρωμένοι.
3.2.2 Πριν από την πίεση της κυματοειδούς πλάκας, είναι απαραίτητο να τρυπούνται εκ των προτέρων τρύπες στην πλάκα και να πιέζεται ο λεπτός κόκκος ή να χρησιμοποιείται ο ισοδύναμος με τον λεπτό κόκκο κόκκος.
3.2.3 Οκτώ τύποι κυματοειδούς συσκευασίας με πλάκα ανοίγματος από ανοξείδωτο χάλυβα παρατίθενται στον πίνακα.Οι χαρακτηριστικές παραμέτροι της επιλογής τύπου είναι η ειδική επιφάνεια της συσκευασίας και η γωνία κυματοειδούς, οι οποίες μπορούν να επιλεγούν σύμφωνα με τις απαιτήσεις σχεδιασμού της διαδικασίας.
Πλάκα κυματοειδής από ανοιχτό ανοξείδωτο χάλυβα
h: ύψος κυματοειδούς (mm)
2Β: απόσταση κυματοειδούς (mm)
β: γωνία κυματισμού (°)
δ: πάχος πλάκας (mm)
S: μήκος κυματοειδούς (mm)
R: ακτίνα καμπυλότητας του ανώτερου κύκλου της γωνίας κυματοειδούς (mm)
Κάθε χρόνο κατασκευάζουμε και προμηθεύουμε εκατοντάδες κυβικά μέτρα μεταλλικών δομικών συσκευασιών σε διαφορετικά μοντέλα.Θα χαρούμε να σας βοηθήσουμε.!
Τηλ.:: 15112670997
